1、行內最小型電路設計；
2、獨家應用單片機指靜脈系統；
3、國內首創采集窗雙呼吸燈硬件結構設計，雙色模制造工藝，更加直觀引導及有效解決用戶的手指放置和體驗問題；
4、行內功耗最低的指靜脈設備，工作功耗低至27mA；
5、防水等級高達IP56，能滿足一定條件的戶外使用；
6、產品支持桌面式和內嵌式多功能集成應用；
7、行內首家啟用工程塑料+金屬鋁的產品配比，產品更具檔次、強度更大；
8、行內最薄的指靜脈模塊，設備總高度為29mm。
產品簡介：
CAMA-FVM2201P 是凱邁在 2022 年推出一款多功能指靜脈模塊。 CAMA-FVM2201P CPU 采用凱邁公司基于 ARM Cortex-M 系列內核的高性能 32 位單片機控制器。CPU 采用 144MHZ 主頻，支持 2 路 UART、1 路 USB2.0、1 個光學 CMOS 傳感器接口。CAMA- FVM2201P 還可通過端口擴展有線網絡、無線 WIFI、藍牙等各種通訊和控制端口。CAMA- FVM2201P 適用于身份授權認證、授權自助終端、門禁考勤、通道閘機、個人 U-KEY 等各種 產品集成和系統工程項目應用，產品支持多平臺的二次開發和多平臺 DEMO 體驗。

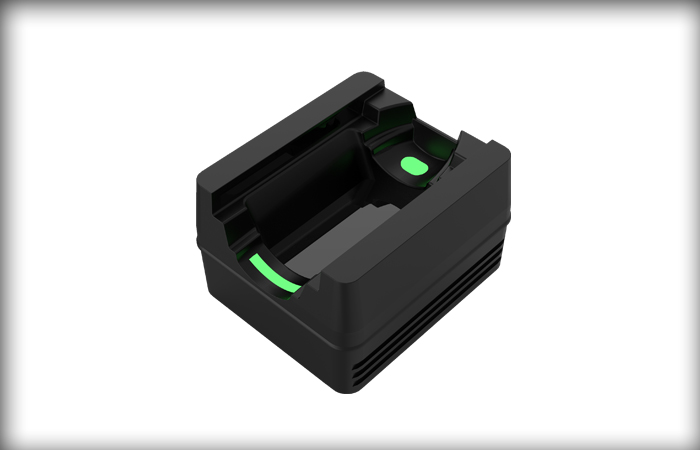

CAMA-FVM2201P模塊采用雙側光源敞開式采集窗設計，用戶可以很清晰的觀察手指的 位置和產品環境。在采集窗口的前后兩端增加了呼吸燈引導，用戶在使用該產品時只需自 然伸直手指，用手指把兩顆燈輕輕蓋住，呼吸燈會自動熄滅，代表手指放置正確。只要出 現有燈亮起的情況，說明用戶的手指放置不規范。CAMA-FVM2201P模塊有效的解決現階段 用戶對指靜脈不了解，把指靜脈與指紋混淆使用的問題。特別在用戶基數大、用戶流動大 的場所，可以非常直觀的提示產品狀態并有效引導客戶使用產品。行內首創唯一一家通過 產品的人性化設計來解決用戶體驗的問題。窗口濾光片采用鋼化玻璃和雙層鍍膜工藝，透 光更好、硬度更強；產品的防護等級為IP56，能滿足一定條件的戶外使用。CAMA-FVM2201 P與凱邁系列產品的硬件接口和軟件開發完全兼容。
|
項目 |
參數 |
|
型號 |
CAMA-FVM2201P指靜脈識別模塊 |
|
模塊功能 |
集靜脈信息采集、濾波、二值化、數據加密壓縮、算法數據匹配、ID輸出 |
|
SOC參數 |
AS-608 144MHZ 32位RISC架構高性能DSP微處理器 |
|
識別方式 |
前采前比1:N或1:1，前采后比1:N或1:1 |
|
識別速度 |
＜1s |
|
用戶容量 |
1:1不限(可擴展)、1:N（默認500） |
|
模塊尺寸 |
48*40*29（長*寬*高） |
|
通訊方式 |
USB/UART |
|
靜脈模板數據 |
單模板≤1K字節 模板名稱格式：FV_U(ID).xgd |
|
認假率（FAR） |
< 0.001 %（安全等級最高時） |
|
拒真率（FRR） |
< 0.1 %（安全等級最高時） |
|
自學習功能 |
中靶率較低的優先進行融合在計算 |
|
靜脈模板大小 |
496字節 Byte |
|
USB通訊 |
虛擬CD免驅動USB2.0 Device |
|
UART通訊 |
全雙工串口TTL電平（可定制SPI模式） |
|
低功耗模式 |
支持1路TOUCH喚醒輸出，1路3.3V常態電源輸入，1路3.3V主電源輸入 |
|
支持平臺 |
Windows、Window CE、Linux、Android、MCU ,支持國產全系列CPU和操作系統 |
|
工作電壓 |
DC 5.0V（±5%或DC 3.3V（±5%） |
|
工作待機電流 |
≤27mA/5V |
|
休眠待機功耗 |
≤200uA高功率版或≤5uA低功率版（不含啟動離線呼吸燈耗能） |
|
呼吸燈模式 |
支持離線模式呼吸（SOC休眠模式） |
|
端子接口方向 |
側出線或底出線 |
|
模塊端子規格 |
9P1.25mm間距針卡座 |
|
工作環境 |
溫度：-20℃～60℃ 濕度：20%～80% RH |
|
外殼材質 |
ABS+PC+氧化鋁（殼體表面采用非噴油工藝，不存在磨損掉漆的問題） |
|
產品應用 |
身份授權認證、登陸器、社保、考試、支付系統、加密狗、自助授權終端、門 禁考勤、智能通道閘機等 |
